انواع خاک و تثبیت‌کننده‌های بستر در جاده‌سازی

توسعه زیرساخت های حمل و نقل و احداث شبکه های جاده ای پایدار همواره یکی از مهم ترین ارکان پیشرفت اقتصادی و عمرانی در هر جامعه ای به شمار می رود که نیازمند توجه دقیق به ویژگی های ژئوتکنیکی بستر مسیر است. در این مسیر، شناخت دقیق شرایط زمین شناسی و انتخاب راهکارهای مهندسی مناسب برای افزایش ظرفیت باربری بستر، نقش تعیین کننده ای در طول عمر مفید روسازی و کاهش هزینه های نگهداری ایفا می کند.

از آنجایی که شرایط طبیعی زمین همواره ایده آل نیست، مهندسان با بهره گیری از دانش روز و شناخت کامل انواع خاک و تثبیت کننده ها می توانند بستری مستحکم و مقاوم در برابر بارهای ترافیکی سنگین و شرایط جوی نامساعد ایجاد نمایند که این امر مستلزم مطالعات دقیق آزمایشگاهی و میدانی پیش از آغاز هرگونه عملیات اجرایی است.

با توجه به تنوع اقلیمی و ساختار زمین شناختی متفاوت در پروژه های مختلف راهسازی، انتخاب روش های بهسازی و مقاوم سازی باید با رویکردی کاملا علمی و متناسب با نیازهای اختصاصی هر پروژه صورت پذیرد.

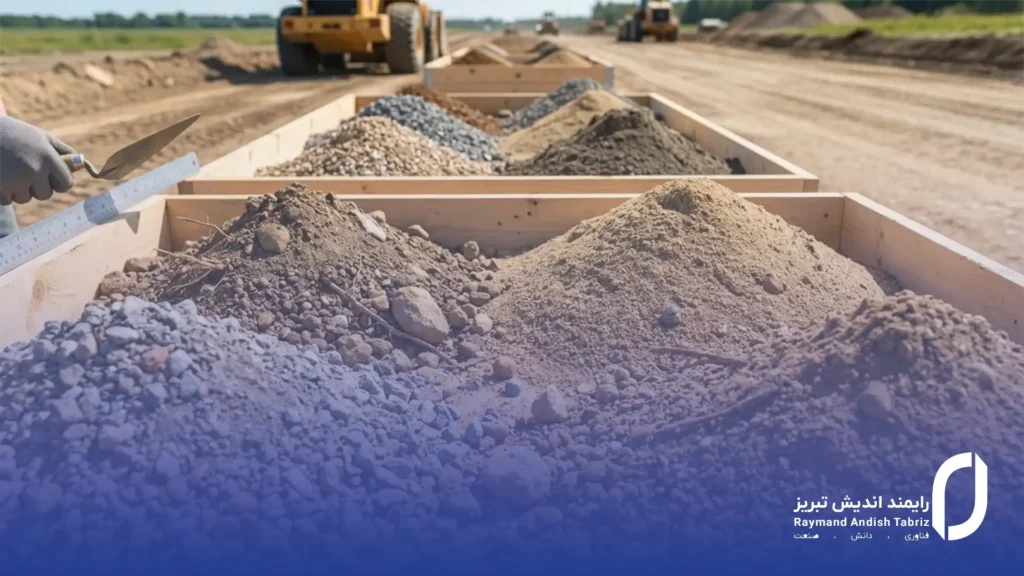

انواع خاک مناسب برای بستر جاده سازی

بررسی ماهیت فیزیکی و شیمیایی مصالح بستر نخستین گام در طراحی اصولی روسازی راه ها محسوب می شود زیرا رفتار متقابل این مصالح در برابر تنش های وارده، تعیین کننده ضخامت لایه های روسازی خواهد بود. خاک های درشت دانه نظیر شن و ماسه به دلیل برخورداری از اصطکاک داخلی بالا و قابلیت زهکشی بسیار مناسب، معمولا به عنوان ایده آل ترین مصالح برای بستر جاده ها شناخته می شوند و می توانند بدون نیاز به اصلاحات پیچیده، بارهای ترافیکی را به خوبی تحمل کنند. با این وجود، در بسیاری از مسیرهای ارتباطی، مهندسان با خاک های ریزدانه مانند رس و لای مواجه می شوند که به دلیل حساسیت شدید به رطوبت و تغییرات حجمی بالا، نیازمند ارزیابی های دقیق تری هستند و همین امر ضرورت شناخت انواع خاک و تثبیت کننده ها را بیش از پیش نمایان می سازد.

خاک های رسی به سبب خاصیت خمیری و تورم پذیری در مجاورت آب، یکی از چالش برانگیزترین مصالح در پروژه های عمرانی به شمار می روند که در صورت عدم اصلاح و بهسازی، می توانند منجر به نشست های نامتقارن و تخریب زودرس لایه های آسفالتی شوند. برای مقابله با این پدیده مخرب، مهندسان طراح باید با استفاده از آزمایش های استاندارد مکانیک خاک، حدود آتربرگ و درصد رطوبت بهینه را تعیین نموده و بر اساس نتایج حاصله، تصمیمات مقتضی را جهت جایگزینی مصالح یا استفاده از روش های تثبیت اتخاذ نمایند.

علاوه بر این، خاک های سیلتی یا لای نیز اگرچه خاصیت خمیری کمتری نسبت به رس دارند اما در برابر پدیده یخ زدگی و ذوب متوالی به شدت آسیب پذیر بوده و نیازمند تمهیدات ویژه ای برای جلوگیری از کاهش مقاومت برشی در فصول سرد سال می باشند.

در مقابل، خاک های مخلوط نظیر ماسه های رس دار یا شن های سیلت دار ترکیبی از ویژگی های رفتاری هر دو گروه را از خود نشان می دهند و بسته به درصد ریزدانه موجود، می توانند رفتاری کاملا متغیر و غیرقابل پیش بینی در برابر بارهای دینامیکی داشته باشند. ارزیابی دقیق تراکم پذیری این دسته از خاک ها مستلزم انجام آزمایش های پروکتور استاندارد و اصلاح شده است تا حداکثر وزن مخصوص خشک و رطوبت بهینه برای اجرای عملیات خاکریزی با بالاترین کیفیت ممکن مشخص گردد. در این مرحله است که آشنایی کامل با رفتار مصالح مهندسی به متخصصان کمک می کند تا با ایجاد یک ساختار همگن و متراکم، از بروز تغییر شکل های ماندگار در سطح روسازی جلوگیری به عمل آورند.

یکی دیگر از عوامل کلیدی در انتخاب خاک بستر، توجه به میزان ظرفیت باربری کالیفرنیا یا همان شاخص سی بی آر است که نشان دهنده مقاومت برشی خاک در شرایط اشباع و متراکم می باشد. هر چه این شاخص عدد بالاتری را نشان دهد، خاک بستر از کیفیت بهتری برخوردار بوده و در نتیجه می توان ضخامت لایه های اساس و زیراساس را به میزان قابل توجهی کاهش داد که این امر تاثیر مستقیمی بر توجیه اقتصادی پروژه خواهد داشت. در مواردی که شاخص باربری خاک طبیعی از حد مجاز کمتر باشد، متخصصان مجرب با انجام مطالعات امکان سنجی، استفاده از مواد افزودنی و استاندارد را به عنوان یک راهکار جایگزین و مقرون به صرفه برای ارتقای مشخصات مقاومتی بستر پیشنهاد می دهند.

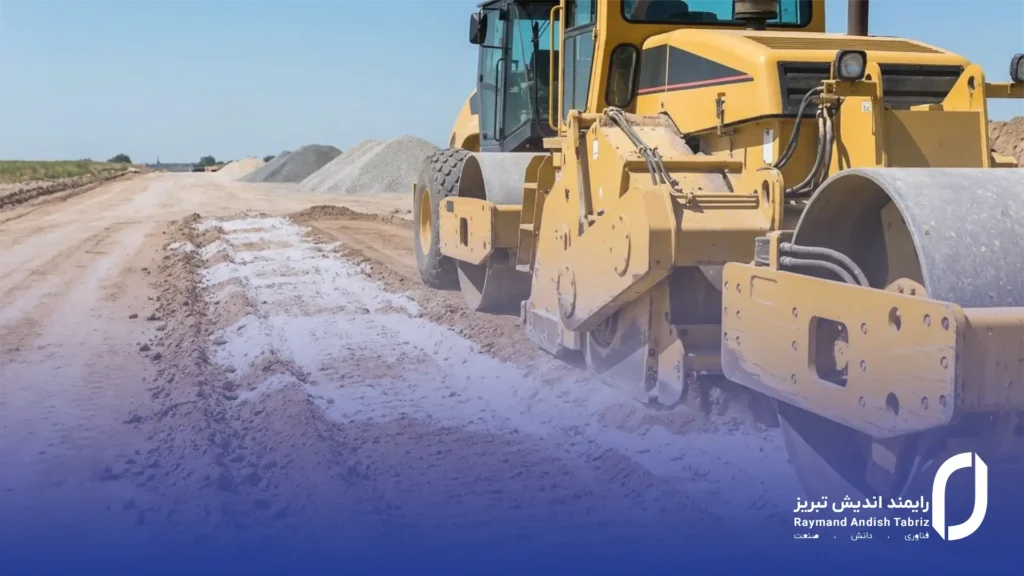

اهمیت و مزایای تثبیت خاک در پروژه های راهسازی

فرآیند تثبیت بستر به مجموعه عملیات فیزیکی، شیمیایی و مکانیکی اطلاق می شود که با هدف بهبود خواص مهندسی خاک های ضعیف و نامرغوب انجام می پذیرد تا این مصالح بتوانند استانداردهای لازم برای تحمل بارهای ترافیکی را کسب نمایند. اهمیت این موضوع زمانی دوچندان می شود که بدانیم هزینه انتقال مصالح باکیفیت از معادن دوردست به محل احداث جاده، می تواند بودجه پروژه را به شکل سرسام آوری افزایش دهد و زمان بندی اجرای کار را با تاخیرات جدی مواجه سازد. در چنین شرایطی، اصلاح مصالح بومی و موجود در محل پروژه با بهره گیری از دانش روز دنیا، نه تنها یک انتخاب هوشمندانه بلکه یک ضرورت اقتصادی و مهندسی غیرقابل انکار به شمار می رود.

یکی از برجسته ترین مزایای بهسازی بستر، افزایش قابل توجه مقاومت برشی و مدول الاستیسیته خاک است که منجر به توزیع یکنواخت تر تنش های ناشی از چرخ وسایل نقلیه در لایه های زیرین می گردد و از گسیختگی برشی زیرسازی جلوگیری می کند. این افزایش مقاومت باعث می شود تا مهندسان بتوانند با اطمینان خاطر بیشتری ضخامت لایه های روسازی اعم از آسفالت و مصالح سنگی را کاهش دهند و ضمن حفظ کیفیت و دوام راه، صرفه جویی چشمگیری در مصرف مصالح ارزشمند طبیعی و فرآورده های نفتی داشته باشند. علاوه بر این، مقاوم سازی، بستر را در برابر پدیده فرسایش و شستگی ناشی از جریان آب های سطحی و زیرزمینی به میزان قابل توجهی ارتقا می بخشد.

کاهش پتانسیل تورم و انقباض در خاک های رس دار از دیگر دستاوردهای مهم عملیات بهسازی است که نقش حیاتی در جلوگیری از ایجاد ترک های انعکاسی و موج دار شدن سطح جاده ایفا می کند. زمانی که خاک های فعال در معرض افزودنی ها قرار می گیرند، واکنش های شیمیایی پیچیده ای رخ می دهد که ساختار کانی شناسی خاک را تغییر داده و تمایل آن را به جذب آب و تغییر حجم به حداقل ممکن می رساند. این دگرگونی ساختاری که حاصل درک عمیق مهندسین از رفتار انواع خاک و تثبیت کننده ها می باشد، باعث ایجاد یک بستر صلب و نفوذناپذیر می گردد که حتی در فصول پربارش و شرایط اشباع نیز پایداری و ثبات حجمی خود را به بهترین شکل حفظ می کند.

از منظر زیست محیطی نیز، تثبیت خاک های محلی گامی بزرگ در راستای توسعه پایدار و حفظ منابع طبیعی کشور محسوب می شود زیرا از تخریب بی رویه کوه ها و مراتع برای استخراج مصالح سنگی جلوگیری به عمل می آورد. همچنین با کاهش تردد کامیون های حامل مصالح در جاده های مواصلاتی، میزان تولید گازهای گلخانه ای و آلاینده های هوا به شدت کاهش می یابد که این موضوع در دنیای صنعتی امروز از ارزش و اهمیت بسیار بالایی برخوردار است. متخصصان و پژوهشگران در شرکت رایمند اندیش با در نظر گرفتن تمامی این جنبه های مثبت، همواره بر لزوم اولویت بخشی به روش های بهسازی درجا تاکید دارند و آن را راهکاری سبز و دوستدار محیط زیست در توسعه زیرساخت ها می دانند.

انواع مواد تثبیت کننده شیمیایی بستر

استفاده از مواد شیمیایی به منظور اصلاح ساختار خاک، یکی از متداول ترین و موثرترین روش های بهسازی در علم مهندسی ژئوتکنیک محسوب می شود که سابقه طولانی و درخشانی در احداث جاده های مدرن دارد. این مواد با ورود به منافذ خاک و ایجاد پیوندهای شیمیایی قوی میان ذرات، بافت خاک را از حالت دانه ای و گسسته به یک ساختار یکپارچه و سیمانته تبدیل می کنند که قادر است در برابر نیروهای مخرب محیطی و مکانیکی مقاومت بی نظیری از خود نشان دهد. برای دستیابی به بالاترین راندمان ممکن، مهندسان باید پیش از هر اقدامی با انجام مطالعات آزمایشگاهی دقیق، مناسب ترین ماده را بر اساس کانی شناسی و دانه بندی خاک منطقه انتخاب کنند.

آهک به عنوان یکی از قدیمی ترین و پرکاربردترین افزودنی های شیمیایی، بیشترین تاثیر را بر روی خاک های رسی و ریزدانه با خاصیت خمیری بالا دارد و استفاده از آن در بسیاری از پروژه های عمرانی با موفقیت همراه بوده است. افزودن آهک به خاک رس در ابتدا باعث کاهش رطوبت و تغییر ساختار ذرات از حالت ورقه ای به حالت کلوخه ای می گردد که این امر به تنهایی کارایی و قابلیت تراکم پذیری خاک را به شدت بهبود می بخشد. در مراحل بعدی و با گذشت زمان، واکنش های پوزولانی میان کلسیم موجود در آهک و سیلیس و آلومینای خاک رس آغاز می شود که ماحصل آن تولید ترکیبات سیمانی نامحلول در آب و افزایش چشمگیر مقاومت فشاری و برشی بستر است.

سیمان پرتلند نیز دیگر افزودنی قدرتمند و شناخته شده ای است که دامنه کاربرد بسیار وسیع تری نسبت به آهک دارد و می تواند برای تثبیت طیف گسترده ای از مصالح اعم از خاک های درشت دانه تا ریزدانه های دارای خاصیت خمیری پایین مورد استفاده قرار گیرد. مکانیزم عمل سیمان بر پایه هیدراتاسیون و تشکیل ژل های چسبنده استوار است که ذرات خاک را به طور محکم به یکدیگر متصل کرده و بستری بسیار سخت و صلب شبیه به بتن ضعیف ایجاد می کند. در اینجا نیز آگاهی دقیق از رفتار انواع خاک و تثبیت کننده ها ضروری است، زیرا استفاده بیش از حد از سیمان می تواند منجر به ایجاد ترک های انقباضی و انعکاس آن ها به لایه های بالایی روسازی گردد که این موضوع نیازمند طراحی دقیق درصد اختلاط می باشد.

در سال های اخیر، استفاده از مواد پلیمری و آنزیم های بیولوژیکی به عنوان نسل جدیدی از مواد سازگار با محیط زیست، مورد توجه بسیاری از مهندسان و شرکت های پیشرو از جمله شرکت رایمند اندیش قرار گرفته است. این مواد نوین با کاهش کشش سطحی آب و تسهیل خروج هوا از بین منافذ خاک، باعث افزایش تراکم پذیری و ایجاد پیوندهای الکترواستاتیکی میان ذرات می شوند و مقاومت خاک را در برابر نفوذ آب به شدت افزایش می دهند. مزیت عمده این دسته از مواد، نیاز به مقادیر مصرف بسیار کم و سهولت در حمل و نقل و اجرای آن ها است که می تواند سرعت پیشرفت عملیات راهسازی را به میزان قابل توجهی ارتقا داده و هزینه های لجستیکی را کاهش دهد.

خاکسترهای بادی و سرباره های کوره آهن گدازی نیز به عنوان مواد پوزولانی جانبی در صنایع، نقش مهمی در مقاوم سازی بستر ایفا می کنند و ترکیب آن ها با آهک یا سیمان می تواند نتایج شگفت انگیزی در بهبود خواص مهندسی به همراه داشته باشد. استفاده از این ضایعات صنعتی نه تنها باعث کاهش هزینه های خرید مواد افزودنی می شود، بلکه با بازیافت این پسماندها، کمک شایانی به حفظ محیط زیست و کاهش معضلات ناشی از دپوی آن ها می گردد. در نتیجه، یک مهندس طراح با تسلط کامل بر ویژگی مصالح مختلف می تواند با ترکیب خلاقانه این مواد، علاوه بر دستیابی به مقاومت های مورد نیاز، رویکردی کاملا اقتصادی و همگام با اصول توسعه پایدار اتخاذ نماید.

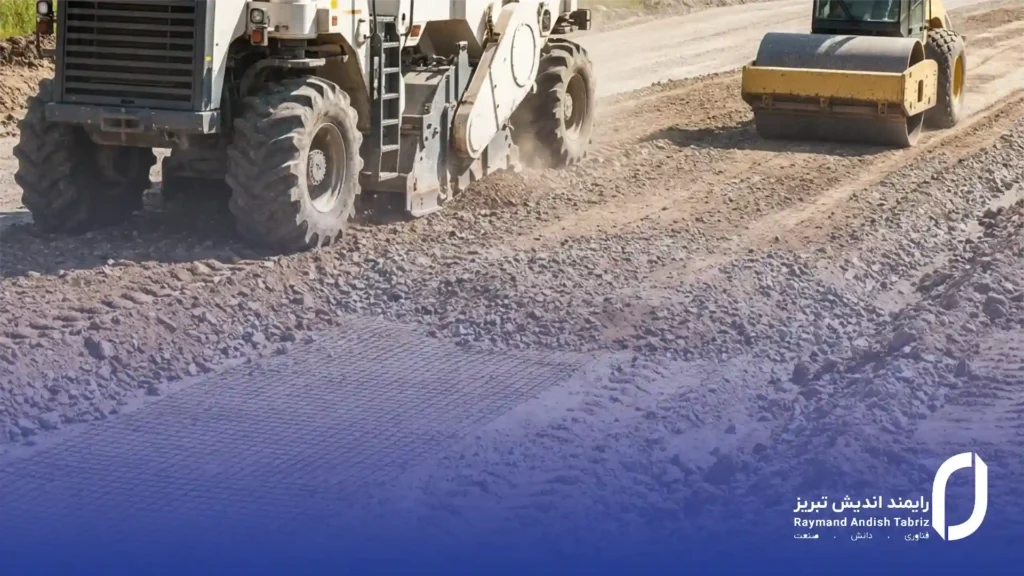

روش های مکانیکی تثبیت بستر جاده

روش های مکانیکی بر خلاف روش های شیمیایی، بدون اضافه کردن مواد واکنش پذیر و صرفا از طریق تغییر در آرایش فیزیکی ذرات و افزایش دانسیته خاک، به بهبود ظرفیت باربری و کاهش نفوذپذیری بستر کمک می کنند. تراکم دینامیکی یکی از اصلی ترین و قدیمی ترین شیوه های مکانیکی است که با استفاده از غلتک های سنگین ارتعاشی، پاچه بزی یا چرخ لاستیکی، ذرات خاک را به یکدیگر نزدیک تر کرده و با خروج هوای محبوس در حفرات، ساختاری متراکم و مقاوم در برابر نشست های آینده ایجاد می نماید. انتخاب نوع غلتک و میزان انرژی تراکمی مورد نیاز، ارتباط مستقیمی با نوع مصالح دارد و تسلط بر دانش مهندسی به پیمانکاران کمک می کند تا تجهیزات مناسبی را برای رسیدن به بالاترین سطح کارایی به کار گیرند.

اختلاط مکانیکی یا اصلاح دانه بندی از دیگر روش های بسیار موثر در بهسازی خاک های نامرغوب است که طی آن، مهندسان با افزودن مصالح مرغوب تر به خاک محلی، نمودار دانه بندی آن را به سمت یک توزیع پیوسته و استاندارد سوق می دهند. به عنوان مثال، اگر خاک بستر بیش از حد ماسه ای و فاقد چسبندگی لازم باشد، با افزودن درصد مشخصی از خاک های ریزدانه رسی یا سیلتی، می توان انسجام و پایداری آن را به میزان قابل توجهی بهبود بخشید. برعکس این حالت نیز صادق است و در خاک های به شدت رسی، اضافه کردن مصالح سنگی و درشت دانه می تواند اصطکاک داخلی و ظرفیت تحمل بار خاک را افزایش داده و از تورم و انقباض شدید آن جلوگیری به عمل آورد.

جایگزینی کامل یا جزئی خاک های نامناسب با مصالح باکیفیت و مهندسی شده، راهکار مکانیکی دیگری است که معمولا در مواجهه با خاک های به شدت آلی، لجنی یا دارای ظرفیت باربری بسیار پایین مورد استفاده قرار می گیرد. در این روش، لایه ضعیف خاک تا عمق مورد نیاز که در مطالعات ژئوتکنیکی مشخص شده است، حفاری و بارگیری می شود و سپس با مصالح سنگی دانه بندی شده و دارای ظرفیت باربری استاندارد جایگزین می گردد. با وجود اینکه این روش می تواند بسیار پرهزینه و زمان بر باشد، اما گاهی اوقات و در شرایط خاص زمین شناسی، تنها راهکار عملیاتی ممکن است و آگاهی از ویژگی های انواع خاک و تثبیت کننده ها می تواند به مهندسان در تشخیص زمان مناسب برای انتخاب این روش کمک شایانی نماید.

زهکشی مناسب و کنترل سطح آب های زیرزمینی نیز بخش جدایی ناپذیری از اصلاح مکانیکی خاک بستر محسوب می شود زیرا حضور آب همواره به عنوان یکی از مخرب ترین عوامل در کاهش مقاومت برشی و ایجاد خرابی های زودرس در جاده ها شناخته می شود. احداث کانال های زهکشی سطحی، نصب لوله های زهکش زیرزمینی و استفاده از مصالح درشت دانه به عنوان لایه زهکش در زیرسازی، اقداماتی هستند که مانع از اشباع شدن خاک بستر و بروز پدیده هایی نظیر یخ زدگی، تورم و پمپاژ ریزدانه ها می گردند. اجرای اصولی این تمهیدات حفاظتی نیازمند طراحی دقیق شیب های عرضی و طولی و همچنین درک صحیح از نفوذپذیری مصالح مختلف می باشد.

در دهه های اخیر، پیشرفت های شگرفی در ماشین آلات راهسازی مانند دستگاه جاروب جلو بند بابکت صورت گرفته است که اجرای دقیق تر و سریع تر عملیات تراکم و اصلاح مکانیکی را امکان پذیر ساخته و کیفیت نهایی زیرسازی را به شکل محسوسی ارتقا داده است. استفاده از سیستم های کنترل هوشمند تراکم که بر روی غلتک ها نصب می شوند، به اپراتورها اجازه می دهد تا میزان سختی و تراکم خاک را در لحظه و به صورت پیوسته اندازه گیری کرده و از تراکم بیش از حد یا کمتر از حد استاندارد جلوگیری نمایند. کارشناسان زبده در شرکت رایمند اندیش با بهره گیری از این فناوری های نوین و ترکیب آن ها با دانش فنی روز دنیا، همواره تلاش می کنند تا پروژه های راهسازی را با بالاترین ضریب اطمینان و مطابق با سخت گیرانه ترین استانداردهای بین المللی به سرانجام برسانند.

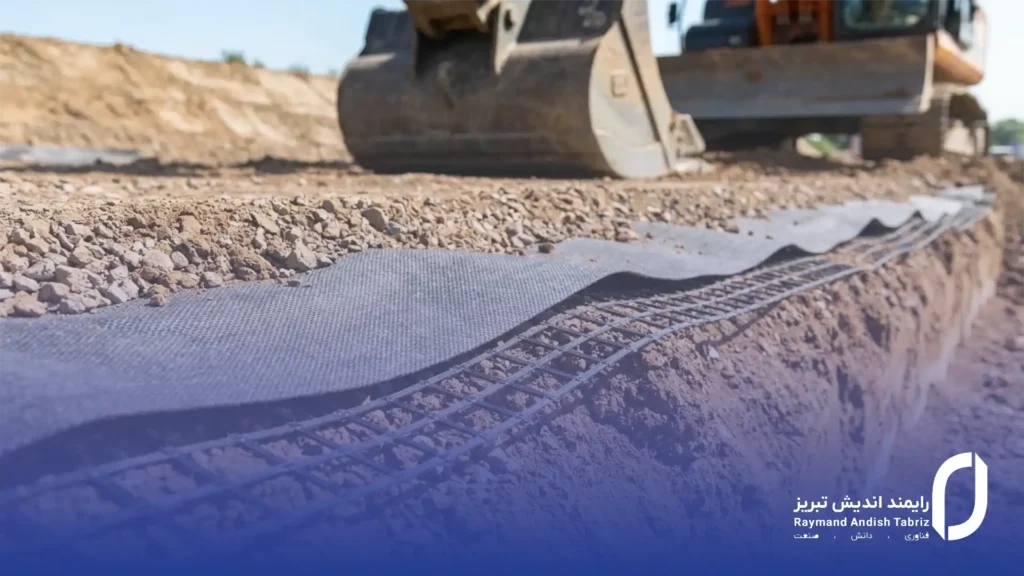

کاربرد ژئوسنتتیک ها در پایداری خاک راه ها

ورود فناوری ژئوسنتتیک ها به عرصه مهندسی عمران، تحولی عظیم و بنیادین در روش های پایدارسازی و بهسازی خاک بستر جاده ها ایجاد کرده است و امروزه به عنوان یکی از ارکان اصلی در طراحی مدرن روسازی ها شناخته می شود. این محصولات پلیمری که در انواع مختلفی نظیر ژئوتکستایل ها، ژئوگریدها، ژئوممبران ها و ژئوسل ها تولید می گردند، هر یک دارای عملکردهای چندگانه و منحصربه فردی از جمله تسلیح، جداسازی، زهکشی و فیلتراسیون می باشند. برای استفاده بهینه از این مصالح نوین، مهندسان باید در کنار تسلط بر ویژگی های انواع خاک و تثبیت کننده ها، مکانیزم های عملکردی هر یک از محصولات ژئوسنتتیک را به دقت بشناسند تا بتوانند راهکار مهندسی و اقتصادی مناسب را برای غلبه بر چالش های ژئوتکنیکی پروژه ارائه دهند.

ژئوتکستایل ها به عنوان یکی از پرکاربردترین محصولات این خانواده، نقش بسیار حیاتی در جداسازی لایه های مختلف روسازی ایفا می کنند و مانع از تداخل و اختلاط مصالح باکیفیت اساس و زیراساس با خاک ریزدانه و ضعیف بستر می شوند. بدون وجود این لایه جداکننده، بارهای ترافیکی سنگین باعث پمپاژ خاک های ریزدانه به درون حفرات مصالح درشت دانه شده و ظرفیت باربری و خاصیت زهکشی این لایه ها را به شدت کاهش می دهند که نتیجه آن نشست موضعی و تخریب زودهنگام آسفالت خواهد بود. علاوه بر این، ژئوتکستایل ها با عملکرد فیلتراسیون خود، اجازه عبور جریان آب را داده و همزمان از شسته شدن ذرات ریز خاک جلوگیری می کنند که این ویژگی در حفظ یکپارچگی بستر بسیار حائز اهمیت است.

ژئوگریدها محصولات پلیمری مشبکی هستند که با هدف تسلیح و افزایش مقاومت کششی خاک مورد استفاده قرار می گیرند و با قفل و بست شدن ذرات مصالح سنگی در درون چشمه های خود، یک لایه صلب و یکپارچه در پایه روسازی ایجاد می کنند. این مکانیزم گیرداری باعث می شود که تنش های برشی ناشی از چرخ وسایل نقلیه در سطح وسیع تری از خاک بستر توزیع گردد و از ایجاد تغییر شکل های دائمی و شیارشدگی در مسیر جلوگیری به عمل آید. استفاده از این مصالح تسلیح کننده به مهندسان اجازه می دهد تا حتی بر روی ضعیف ترین و سست ترین بسترها نیز جاده هایی با قابلیت تحمل بارهای سنگین و دوام بسیار طولانی طراحی و احداث نمایند.

ژئوسل ها نیز که ساختارهای سلولی سه بعدی و لانه زنبوری دارند، با محبوس کردن مصالح خاکی در درون سلول های خود، از حرکت جانبی ذرات تحت بارهای فشاری ممانعت کرده و ظرفیت باربری خاک را به شکل خیره کننده ای افزایش می دهند. این شبکه محصورکننده باعث می شود که حتی بتوان از خاک های نامرغوب و ماسه های بادی محلی به عنوان مصالح پرکننده استفاده نمود و آن ها را به بستری مستحکم و پایدار تبدیل کرد که این امر از نظر اقتصادی بسیار مقرون به صرفه است. متخصصان شرکت رایمند اندیش با بررسی دقیق شرایط توپوگرافی و بارگذاری پروژه ها، استفاده از سیستم های ژئوسل را به عنوان یک روش سریع و کارآمد برای تسلیح شیب ها و مقاوم سازی بستر در زمین های سست پیشنهاد می کنند.

جمع بندی

احداث شبکه های جاده ای پایدار و با دوام در گرو شناخت عمیق و علمی از شرایط ژئوتکنیکی بستر و انتخاب هوشمندانه راهکارهای بهسازی و مقاوم سازی است که این امر تنها با بهره گیری از دانش روز مهندسی و تجربیات ارزشمند عملی محقق می گردد.

بستر راه ها همواره از مصالح ایده آل و باکیفیت تشکیل نشده اند و مهندسان به طور مداوم با چالش هایی نظیر خاک های تورم پذیر، ریزدانه های حساس به رطوبت و بسترهای سست مواجه هستند که نیازمند مداخله و اصلاح می باشند. در چنین شرایطی، تسلط جامع بر ویژگی های انواع خاک و تثبیت کننده ها به طراحان و مجریان پروژه های عمرانی این امکان را می دهد تا با تلفیق روش های شیمیایی، مکانیکی و استفاده از مصالح نوین ژئوسنتتیک، بر تمامی این موانع طبیعی غلبه کرده و بستری مستحکم و نفوذناپذیر برای تحمل بارهای ترافیکی ایجاد نمایند.

از سوی دیگر، توجه به ابعاد اقتصادی و زیست محیطی پروژه های راهسازی اهمیت فزاینده ای یافته است و استفاده از روش های سنتی نظیر تعویض کامل مصالح بستر و حمل خاک از فواصل طولانی، دیگر توجیه منطقی و پایداری به همراه ندارد. به کارگیری مواد افزودنی مانند آهک، سیمان و پلیمرهای پیشرفته در کنار استفاده از فناوری های تسلیح با ژئوسنتتیک ها، نه تنها هزینه های اجرایی و زمان احداث پروژه را به شدت کاهش می دهد، بلکه با حفظ منابع طبیعی و کاهش انتشار آلاینده ها، گامی موثر در راستای حفظ محیط زیست به شمار می رود. این رویکرد یکپارچه و علمی، ضامن افزایش طول عمر مفید روسازی، کاهش چشمگیر هزینه های تعمیر و نگهداری دوره ای و ارتقای سطح ایمنی سفرهای جاده ای برای تمامی کاربران خواهد بود.
