تفاوت‌ آسفالت توپکا و بیندر

در دنیای پیچیده و مهندسی شده راهسازی و توسعه زیرساخت های عمرانی، کیفیت و طول عمر یک جاده به صورت مستقیمی به لایه های مختلفی بستگی دارد که در ساختار آن به کار گرفته می شوند. هر یک از این لایه ها وظایف ساختاری و عملکردی منحصر به فردی را بر عهده دارند که در ترکیب با یکدیگر، مقاومت و پایداری نهایی مسیر را در برابر فشارهای ناشی از تردد خودروها و تغییرات شدید جوی تضمین می کنند.

برای دستیابی به چنین سطح بالایی از کیفیت در پروژه های راه سازی، درک دقیق و مهندسی شده تفاوت آسفالت توپکا و بیندر به عنوان دو لایه اصلی و حیاتی در روسازی جاده ها، از اهمیت فوق العاده ای برخوردار است. بدون شناخت کافی از این دو قشر مهم، امکان طراحی بهینه و انتخاب مصالح مناسب برای تضمین دوام و ایمنی راه ها عملاً غیرممکن خواهد بود.

در واقع، روسازی آسفالتی یک سیستم چند لایه و یکپارچه است که در آن قشر رویه و قشر آستر باید با هماهنگی کامل و بر اساس محاسبات دقیق ترافیکی و اقلیمی اجرا شوند. مهندسان و پیمانکاران مجرب همواره زمان زیادی را صرف تحلیل و بررسی ترکیبات بهینه برای هر پروژه می کنند تا از بروز خرابی های زودرس جلوگیری نمایند که یکی از دستگاه های مورد استفاده، دستگاه بازیافت آسفالت می باشد.

آسفالت بیندر چیست؟

آسفالت بیندر که در اصطلاحات فنی و مهندسی راهسازی از آن به عنوان قشر آستر نیز یاد می شود، یکی از مهم ترین لایه های ساختاری در روسازی جاده ها به شمار می رود که دقیقاً در زیر قشر رویه قرار می گیرد.

این لایه میانی وظیفه بسیار سنگینی در تحمل و توزیع بارهای فشاری ناشی از چرخ وسایل نقلیه عبوری بر عهده دارد و به گونه ای طراحی می شود که بتواند تنش های وارد شده از سطح جاده را دریافت کرده و آن ها را به صورت یکنواخت به لایه های زیرین یعنی اساس و زیراساس منتقل کند. بدون وجود این لایه قدرتمند، لایه سطحی جاده به سرعت تحت فشارهای نقطه ای دچار ترک خوردگی و نشست می گردد.

ساختار فیزیکی و مکانیکی آسفالت بیندر به گونه ای مهندسی می شود که از مصالح سنگی با دانه بندی نسبتاً درشت تری نسبت به لایه های سطحی تشکیل گردد. استفاده از سنگدانه های درشت تر در ترکیب این نوع آسفالت باعث می شود تا مقاومت برشی لایه به میزان قابل توجهی افزایش یابد و در برابر تغییر شکل های خمیری که ممکن است در اثر تردد وسایل نقلیه سنگین رخ دهد، پایداری بی نظیری از خود نشان دهد. این ویژگی های ساختاری موجب می شود که بیندر به عنوان ستون فقرات روسازی آسفالتی شناخته شود.

جایگاه قرارگیری این لایه در مقطع عرضی جاده، نقش بسزایی در تعیین ضخامت و ترکیب آن دارد. از آنجایی که بیندر مستقیماً با عوامل محیطی و سایشی لاستیک خودروها در تماس نیست، طراحان می توانند تمرکز خود را بیشتر بر روی استحکام درونی آن معطوف کنند. درک صحیح از تفاوت آسفالت توپکا و بیندر در این مرحله به ما کمک می کند تا متوجه شویم چرا لایه بیندر نیازی به داشتن سطحی کاملاً صاف و صیقلی ندارد و در عوض، بیشترین توان خود را برای ایجاد یک بستر مقاوم و یکپارچه به کار می بندد تا از فروپاشی ساختار جاده جلوگیری نماید.

فرایند تولید این نوع آسفالت در کارخانه های مجهز نیازمند کنترل دقیق دما و نسبت اختلاط مصالح است تا فضای خالی بین سنگدانه ها در محدوده استاندارد و مجاز باقی بماند. درصد فضای خالی در آسفالت بیندر باید به اندازه ای باشد که هم از پدیده قیرزدگی در فصول گرم سال جلوگیری کند و هم انعطاف پذیری لازم را برای مقابله با تنش های حرارتی فراهم آورد. مهندسان با استفاده از آزمایش های پیشرفته مانند مارشال، میزان روانی و مقاومت این ترکیب را پیش از اجرای نهایی به دقت ارزیابی می کنند.

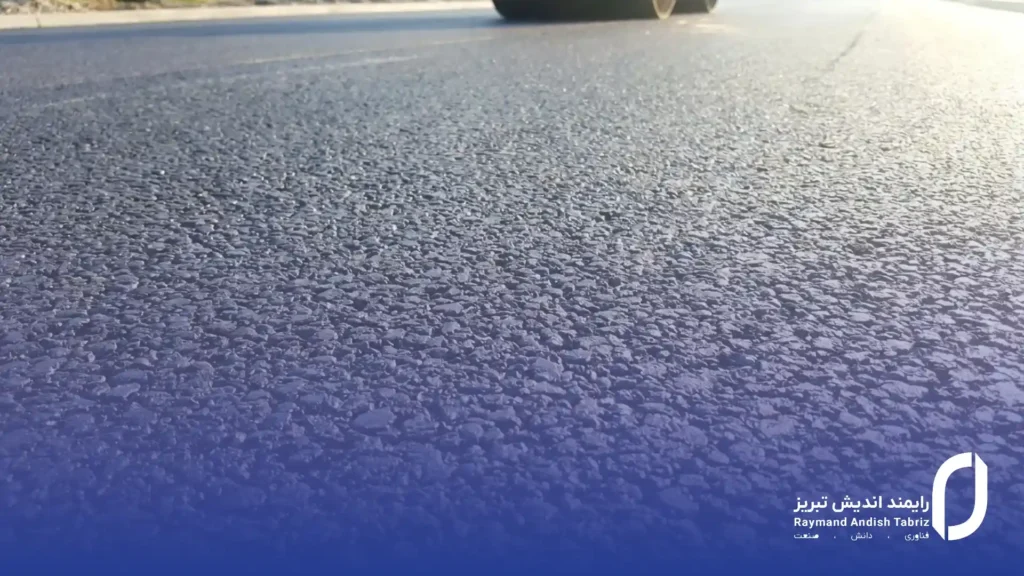

آسفالت توپکا چیست؟

آسفالت توپکا که در ادبیات راه سازی به آن قشر رویه یا لایه پوششی نیز گفته می شود، بالاترین و نهایی ترین لایه در سیستم روسازی جاده است که به صورت مستقیم با محیط اطراف، تغییرات آب و هوایی و چرخ وسایل نقلیه در تماس می باشد. این لایه به عنوان سپر محافظتی جاده عمل می کند و وظیفه دارد تا در برابر انواع نیروهای سایشی، ضربه ای و همچنین نفوذ آب ناشی از نزولات جوی، مقاومت بسیار بالایی از خود نشان دهد تا ساختار کلی مسیر دچار فرسایش و اضمحلال نگردد.

برخلاف لایه های زیرین، در ترکیب آسفالت توپکا از سنگدانه های بسیار ریزتر و با دانه بندی پیوسته تری استفاده می شود که این امر به ایجاد سطحی یکنواخت، هموار و بدون خلل و فرج عمده کمک شایانی می نماید. استفاده از مصالح ریزدانه در این لایه باعث می شود که کیفیت سواری وسایل نقلیه به مراتب افزایش یابد و رانندگان بتوانند با ایمنی و راحتی بیشتری در مسیرها تردد کنند، چرا که سطح صاف این لایه میزان لرزش و صدای تولید شده از اصطکاک لاستیک با جاده را به حداقل ممکن می رساند.

یکی از جنبه های کلیدی در بررسی تفاوت آسفالت توپکا و بیندر، توجه به میزان اهمیت ایجاد اصطکاک مناسب در سطح جاده است. آسفالت توپکا باید به گونه ای طراحی شود که در عین صاف بودن، زبری میکروسکوپی کافی برای تامین اصطکاک لازم بین لاستیک و جاده را فراهم کند تا از لغزش خودروها در هنگام بارندگی و ترمزگیری های ناگهانی جلوگیری به عمل آید. این ویژگی ایمنی که اصطلاحاً به آن مقاومت لغزشی گفته می شود، تنها در طراحی لایه توپکا لحاظ می گردد.

علاوه بر وظایف ترافیکی و ایمنی، لایه توپکا نقش بسیار مهمی در عایق بندی رطوبتی روسازی دارد. وجود منافذ و فضای خالی کمتر در این لایه نسبت به لایه های زیرین، از نفوذ آب باران و برف به داخل بدنه جاده جلوگیری می کند. نفوذ آب به لایه های پایه و اساس می تواند منجر به کاهش شدید ظرفیت باربری و در نهایت تخریب کامل جاده شود؛ بنابراین، اجرای بی نقص این قشر سطحی، در واقع تضمین کننده سلامت تمامی لایه های زیرین خواهد بود.

از منظر زیبایی شناختی نیز، آسفالت توپکا نمای نهایی جاده را تشکیل می دهد و کیفیت اجرای آن نشان دهنده دقت و مهارت تیم پیمانکاری است. خط کشی های ترافیکی و نصب علائم راهنمایی مستقیماً بر روی این لایه انجام می پذیرد. به همین دلیل، اجرای یکدست و بدون موج این لایه سطحی نه تنها از نظر مهندسی، بلکه از نظر بصری و ایجاد روانی در جریان ترافیک بسیار حیاتی است و تمامی عیوب احتمالی لایه های زیرین را به خوبی می پوشاند.

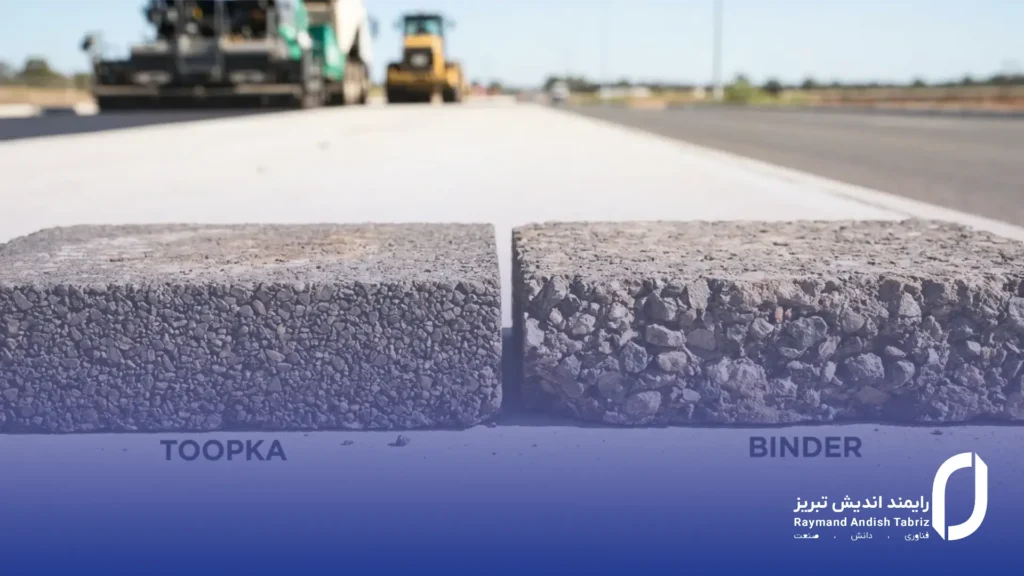

تفاوت آسفالت توپکا و بیندر از نظر دانه بندی

مفهوم دانه بندی در طراحی مخلوط های آسفالتی به توزیع ابعاد مختلف سنگدانه ها در یک حجم مشخص از مخلوط اشاره دارد که مستقیماً بر روی خصوصیات فیزیکی و مکانیکی آسفالت نهایی تاثیر می گذارد. تفاوت در نحوه چیدمان و اندازه این ذرات سنگی، تعیین کننده میزان فضای خالی، مقاومت برشی و همچنین دوام لایه در برابر بارهای دینامیکی است. درک دقیق تفاوت های موجود در دانه بندی لایه های مختلف، اولین گام برای اجرای یک پروژه راهسازی استاندارد محسوب می شود.

در آسفالت بیندر، منحنی دانه بندی به سمت استفاده از سنگدانه های درشت تر گرایش دارد و معمولاً حداکثر اندازه اسمی سنگدانه ها در این لایه بین نوزده تا بیست و پنج میلی متر متغیر است. این ابعاد بزرگتر سنگدانه ها به لایه آستر اجازه می دهد تا از طریق قفل و بست شدن فیزیکی ذرات در هم، یک اسکلت سنگی بسیار مستحکم و نفوذناپذیر در برابر تغییر شکل ایجاد کند. همین ساختار درشت دانه است که مقاومت فوق العاده ای در برابر بارهای سنگین ترافیکی به این لایه می بخشد.

در نقطه مقابل، دانه بندی آسفالت توپکا بسیار ظریف تر و ریزتر است و حداکثر اندازه سنگدانه ها معمولاً در محدوده دوازده و نیم تا نوزده میلی متر قرار می گیرد. این ذرات ریزتر به خوبی در کنار یکدیگر قرار گرفته و فضاهای خالی را پر می کنند، که نتیجه آن سطحی متراکم تر و هموارتر است. شناخت این بخش از تفاوت آسفالت توپکا و بیندر به ما نشان می دهد که چرا ظاهر لایه سطحی جاده با لایه های میانی آن تا این حد متفاوت است و چرا هر یک نیازمند طراحی آزمایشگاهی مجزایی هستند.

ترکیب درصد فیلر یا پرکننده (ذرات بسیار ریز عبوری از الک شماره دویست) نیز در این دو نوع آسفالت متفاوت است. در لایه توپکا به دلیل نیاز به تراکم بیشتر و نفوذپذیری کمتر، از مقدار فیلر بیشتری نسبت به بیندر استفاده می شود تا فضای خالی بین ماسه ها و سنگدانه های درشت کاملاً مسدود گردد. در حالی که در لایه بیندر، وجود فضای خالی اندکی بیشتر برای ایجاد انعطاف در برابر تنش های کششی زیرین مورد نیاز است و لذا درصد فیلر کمتری در طرح اختلاط آن لحاظ می گردد.

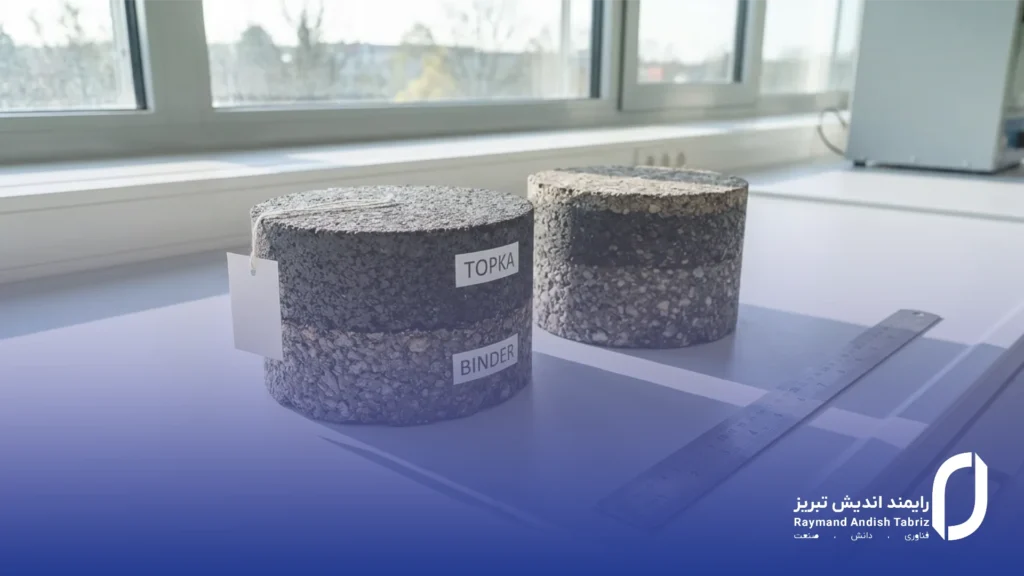

مقایسه میزان قیر و ضخامت لایه های توپکا و بیندر

قیر به عنوان ماده چسباننده در مخلوط های آسفالتی، نقشی حیاتی در انسجام سنگدانه ها و ایجاد یکپارچگی در ساختار لایه دارد. میزان قیر مصرفی در هر طرح اختلاط، بر اساس سطح مقطع کل سنگدانه ها و نیاز به انعطاف پذیری و عایق بندی رطوبتی تعیین می شود. هرچه مصالح ریزدانه در مخلوط بیشتر باشد، مساحت جانبی ذرات افزایش یافته و در نتیجه برای پوشش کامل آن ها به مقدار قیر بیشتری نیاز خواهد بود که این اصل پایه تفاوت در میزان قیر لایه ها است.

با توجه به استفاده از سنگدانه های ریزتر در لایه توپکا، سطح تماس ذرات در این مخلوط بسیار بیشتر از لایه آستر است؛ بنابراین برای اندود کردن کامل این سطوح و ایجاد یک لایه کاملاً عایق و انعطاف پذیر، درصد قیر بالاتری در آسفالت توپکا به کار می رود. این درصد بالاتر قیر باعث می شود که لایه سطحی در برابر ترک خوردگی های ناشی از تغییرات دمایی مقاومت بیشتری از خود نشان دهد. در اینجا بررسی تفاوت آسفالت توپکا و بیندر از منظر محتوای قیر، ارتباط مستقیم این موضوع را با دوام و کارایی هر لایه آشکار می سازد.

از سوی دیگر، در آسفالت بیندر به دلیل استفاده از سنگدانه های درشت تر و کاهش مساحت جانبی کلی ذرات، میزان قیر مورد نیاز به شکل چشمگیری کاهش می یابد. استفاده از قیر اضافی در این لایه نه تنها فاقد توجیه اقتصادی است، بلکه می تواند به پدیده های مخربی همچون قیرزدگی، کاهش مقاومت برشی و تغییر شکل های پلاستیک تحت بارهای سنگین منجر گردد. از این رو، درصد قیر در لایه آستر به صورت کاملاً کنترل شده و در حداقل مقدار مجاز طراحی می شود.

در بحث ضخامت اجرایی، لایه های مختلف جاده با توجه به وظیفه باربری خود ضخامت های متفاوتی دارند. لایه بیندر که مسئول اصلی توزیع بار و تحمل فشارهای عمقی است، معمولاً با ضخامتی بین پنج تا هشت سانتی متر و گاهی اوقات در جاده های با ترافیک فوق سنگین در چندین لایه با ضخامت های بیشتر اجرا می شود تا بتواند ظرفیت باربری روسازی را به حد مطلوب برساند و از انتقال مستقیم تنش ها به لایه اساس جلوگیری کند.

در مقابل، لایه توپکا به دلیل داشتن درصد قیر بیشتر و مصالح ریزتر، از نظر اقتصادی گران تر تمام می شود و وظیفه اصلی آن باربری نیست، بلکه پوشش و محافظت از سطح است. به همین علت، این لایه معمولاً با ضخامت های کمتری در حدود سه تا پنج سانتی متر اجرا می گردد. بهینه سازی این ضخامت ها با توجه به حجم ترافیک و شرایط اقلیمی، یکی از حساس ترین مراحل در طراحی روسازی است که مهندسان طراح به دقت به آن می پردازند.

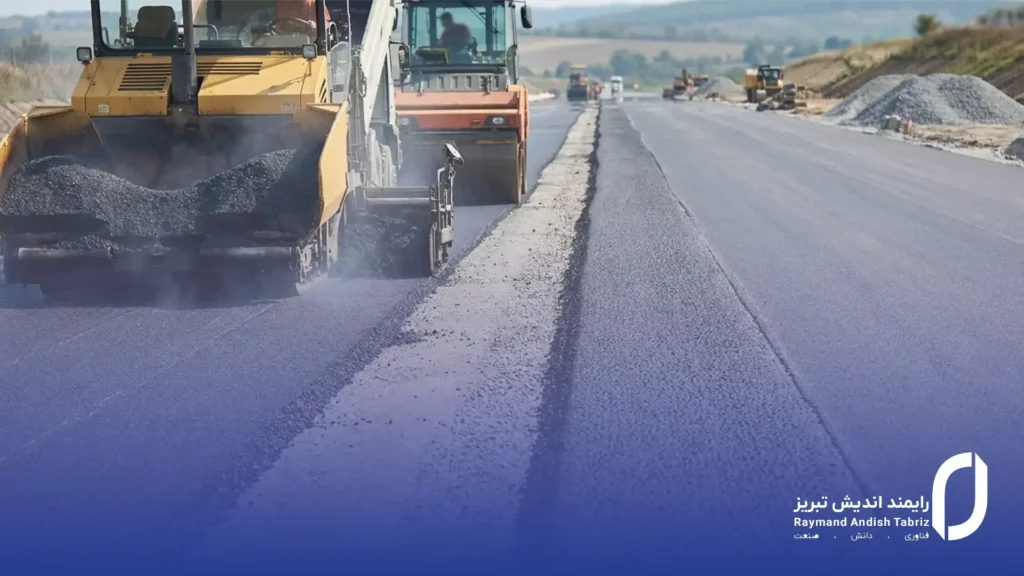

تفاوت کاربرد و محل اجرای آسفالت در روسازی جاده

ساختار یک جاده استاندارد از پایین به بالا شامل لایه های بستر طبیعی، زیراساس، اساس، و سپس لایه های آسفالتی است که خود شامل قشر آستر و قشر رویه می شوند. این معماری لایه ای به گونه ای طراحی شده است که مصالح با کیفیت تر و گران تر در لایه های بالایی که در معرض بیشترین تنش و عوامل مخرب هستند قرار گیرند و مصالح با کیفیت پایین تر اما با قابلیت تحمل بار بالا در لایه های عمقی تر جانمایی شوند. این سلسله مراتب ساختاری، راز ماندگاری جاده های نوین است.

کاربرد آسفالت بیندر منحصراً در لایه های میانی و پنهان روسازی است. این لایه به هیچ عنوان برای قرارگیری در معرض تماس مستقیم با تایر خودروها یا نزولات جوی طراحی نشده است. اگر به هر دلیلی لایه سطحی از بین برود و لایه بیندر در معرض ترافیک و شرایط جوی قرار گیرد، به دلیل پایین بودن درصد قیر و درشت بودن دانه بندی، به سرعت دچار شن زدگی، نفوذ آب و در نهایت متلاشی شدن ساختار می گردد که این امر هزینه های گزافی را برای تعمیرات به همراه خواهد داشت.

در طرف مقابل، کاربرد آسفالت توپکا صرفاً محدود به بالاترین لایه روسازی است که مستقیماً با محیط بیرون در ارتباط است. این لایه باید بتواند ضمن تحمل اصطکاک مستمر چرخ ها، از پدیده خطرناک هیدروپلانینگ (آب پیمایش) در هنگام بارش باران جلوگیری کند و آب های سطحی را به سرعت به سمت شانه های جاده هدایت نماید. درک عمیق تفاوت آسفالت توپکا و بیندر در این بخش نشان می دهد که جابجایی محل اجرای این دو لایه حتی در مقیاس های بسیار کوچک، می تواند منجر به یک فاجعه مهندسی شود.

در فرآیندهای نگهداری و مرمت جاده ها نیز تفاوت های بارزی میان این دو لایه وجود دارد. در عملیات روکش مجدد که به منظور بهسازی سطح مسیر انجام می پذیرد، معمولاً تنها لایه توپکا توسط دستگاه های تراش آسفالت (آسفالت تراش) برداشته شده و با یک لایه جدید و استاندارد جایگزین می گردد. لایه بیندر غالباً دست نخورده باقی می ماند، مگر آنکه خرابی ها تا عمق سازه نفوذ کرده باشند که در آن صورت نیاز به بازسازی زیرساختی تر و تعویض لایه های آستر و حتی اساس خواهد بود.

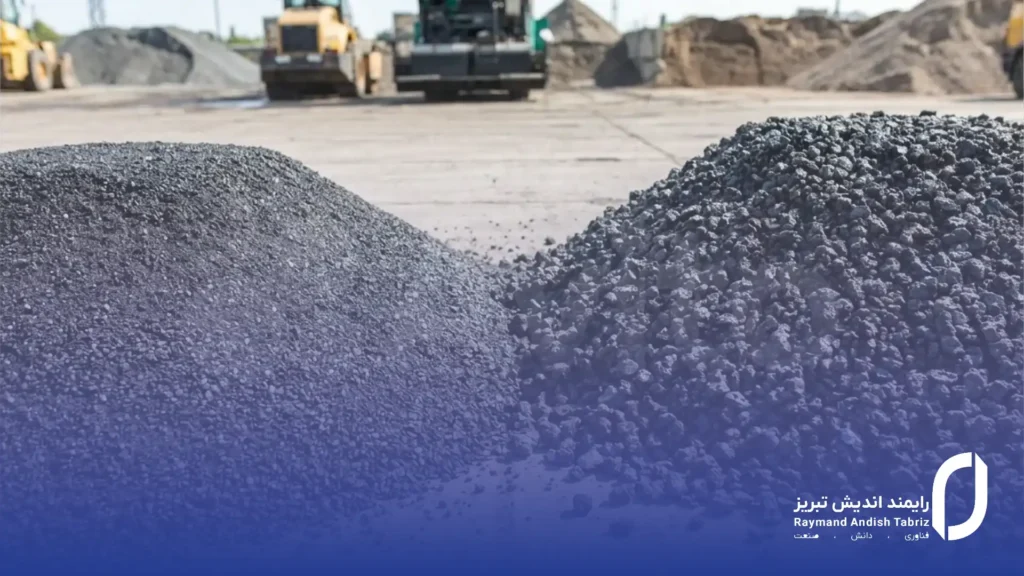

تفاوت قیمت آسفالت توپکا و بیندر

در برآوردهای اقتصادی و تخمین هزینه های مرتبط با پروژه های راه سازی، بررسی قیمت تمام شده مصالح یکی از دغدغه های اصلی کارفرمایان و پیمانکاران به شمار می رود. از آنجایی که اجرای لایه های آسفالتی بخش عمده ای از بودجه پروژه های عمرانی را به خود اختصاص می دهد، آگاهی از تفاوت آسفالت توپکا و بیندر از لحاظ قیمتی، به مدیران پروژه اجازه می دهد تا با برنامه ریزی دقیق تری نسبت به تامین منابع مالی و مدیریت هزینه های کارگاهی اقدام نمایند.

به طور کلی، قیمت هر تن آسفالت توپکا در مقایسه با آسفالت بیندر به طرز قابل توجهی بالاتر است. دلیل اصلی این اختلاف قیمت در گران تر بودن و درصد مصرف بیشتر قیر در لایه توپکا نهفته است. قیر به عنوان یک محصول پالایشگاهی، گران ترین جزء تشکیل دهنده مخلوط آسفالتی است و از آنجایی که لایه رویه نیازمند قیر بیشتری برای اندود کردن کامل مصالح ریزدانه و ایجاد عایق رطوبتی است، هزینه نهایی تولید آن نیز به مراتب افزایش می یابد.

عامل دوم در این تفاوت قیمت، فرآیندهای مرتبط با تولید سنگدانه ها است. استخراج، خردایش چند مرحله ای و سرند کردن دقیق مصالح برای دستیابی به دانه بندی ریز و پیوسته مورد نیاز در لایه توپکا، نیازمند صرف انرژی و استهلاک بیشتر ماشین آلات سنگ شکن است. این مراحل پردازش مضاعف بر روی سنگدانه ها، به طور مستقیم هزینه های تولید در کارخانه را افزایش می دهد و در نهایت بر روی قیمت نهایی و تمام شده آسفالت سطحی تاثیر می گذارد و آن را گران تر می سازد.

در سمت دیگر، آسفالت بیندر به دلیل استفاده از سنگدانه های درشت تر که به عملیات خردایش کمتری نیاز دارند و همچنین مصرف کمتر قیر، از نظر قیمت در هر تن مقرون به صرفه تر است. با این حال، نباید فراموش کرد که لایه بیندر معمولاً با ضخامت های بسیار بیشتری نسبت به لایه توپکا اجرا می شود. این ضخامت بیشتر به معنای مصرف تناژ بالاتری از آسفالت آستر در یک مساحت مشخص است که می تواند هزینه کلی اجرای این لایه را در مقیاس پروژه به رقم قابل توجهی برساند.

جمع بندی

در پایان این بررسی جامع، می توان نتیجه گیری کرد که صنعت راهسازی یک عرصه مهندسی به شدت پیچیده و چندلایه است که موفقیت در آن مستلزم شناخت عمیق از رفتار مصالح مختلف در برابر نیروهای محیطی و ترافیکی است. هر لایه از جاده با هدف مشخصی طراحی و اجرا می شود و هیچ یک نمی تواند جایگزین دیگری گردد.

شناخت اصولی تفاوت آسفالت توپکا و بیندر به عنوان دو رکن اساسی در روسازی های انعطاف پذیر، برای تمام مهندسین، ناظران و پیمانکاران این حوزه امری حیاتی و غیرقابل چشم پوشی تلقی می گردد، زیرا ترکیب صحیح این دو لایه است که پایداری سازه ای و ایمنی حرکتی را به صورت همزمان برای کاربران راه ها فراهم می آورد و از فروپاشی زودرس زیرساخت ها جلوگیری می کند.

همان طور که شرح داده شد، آسفالت بیندر با بهره گیری از مصالح درشت دانه و میزان قیر کمتر، نقش یک اسکلت باربر و مستحکم را ایفا می کند که تنش های سنگین را به لایه های زیرین هدایت می نماید؛ در حالی که آسفالت توپکا با ساختار ریزدانه و قیر غنی تر خود، به عنوان یک سپر محافظ و عایق رطوبتی عمل کرده و سطحی هموار، اصطکاکی و ایمن را برای عبور و مرور وسایل نقلیه ایجاد می نماید.

نادیده گرفتن استانداردهای مرتبط با دانه بندی، درصد قیر، ضخامت اجرایی و محل کاربرد هر یک از این لایه ها می تواند عواقب جبران ناپذیری از جمله ترک خوردگی های گسترده، نشست های موضعی و هدررفت سرمایه های کلان ملی را به دنبال داشته باشد و ایمنی جاده ها را به شدت به خطر اندازد.

در نهایت، باید تاکید کرد که علاوه بر کیفیت مواد اولیه و دقت در طراحی فرمولاسیون اختلاط، تخصص در اجرای آسفالت نیز از اهمیت ویژه ای برخوردار است. حتی اگر بهترین متریال ها با رعایت دقیق ترین استانداردها تولید شوند، اجرای نادرست توسط ماشین آلات فرسوده یا پرسنل کم تجربه می تواند نتیجه نهایی پروژه را با شکست مواجه سازد.
